JBW-300YⅡ微机控制低温全自动冲击试验机（铝合金全封闭）

设备简介

JBW-300YⅡ低温冲击试验机，用来对金属材料在动负荷下抵抗冲击的性能进行检验，是冶金机械制造等单位必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。

1、本机采用全自动控制，扬摆、挂摆、送料、定位、冲击及温度调节设备均为电气、机械控制，配备专用送料装置自动送料，试样自动断面定位。试样出炉至冲击时间不大于2秒，满足金属低温夏比冲击试验方法的要求。在冲击试样后可利用剩余能量自动扬摆，做好下次试验准备，工作效率高；

2试验机主体为分体式结构，悬臂式挂摆方式，摆锤锤体U型；

3、冲击刀采用螺钉安装固定，更换简单方便；

4、试样简支梁式支承；

5、主机装有安全防护销，并且配备了安全防护网；

6、试验机符合国标GB/T3803-2018《摆锤式冲击试验机的检验》，按国标GB/T229-2020《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。

技术指标：

1、冲击能量：         150J、300J

2、摆锤预扬角：        150°

3、摆轴中心至冲击点距离：  750mm

4、冲击速度：         5.2m/s

5、试样支座跨距：       40mm

6、钳口圆角：         R1-1.5mm

7、冲击刀刃圆角：       R2-2.5mm

8、冲击刀厚度：        16mm

9、制冷方式：         压缩机制冷

10、试样盒容量：       标准20个   可拓展至40个

11、低温范围：       50℃至-60℃

12、控温精度：       波动±1.5℃,梯度2℃

13、试样尺寸：       10×10×55mm

14、外形尺寸：       1500 mm×850 mm×1340 mm

15、试验机净重：      650Kg

16、电源：交流三相    380V±10%  50HZ   5A

17、环境条件：     周围无腐蚀介质，无震动，无强电磁场.

主要配置：

1. 300焦耳主机一台；

2. 150J、300J 摆锤各一个

3. 电机一台（装在主机上）；

4. 取摆传动装置一套（装在主机上）；

5. 自动挂摆装置一套（装在主机上）；

6. 制冷温控装置一套；

7. 自动送料装置一套（装在主机上）；

8. 安全防护装置一套；

9. 支座调校器一只；

10. 试样对中器一只；

11. 拆卸器一只（换摆用）

12. 接近开关一只；

13. 专用测控软件一套

14. 联想微机一套

15. 打印机一台

16. 地脚螺钉四个

17. 调整斜铁三块

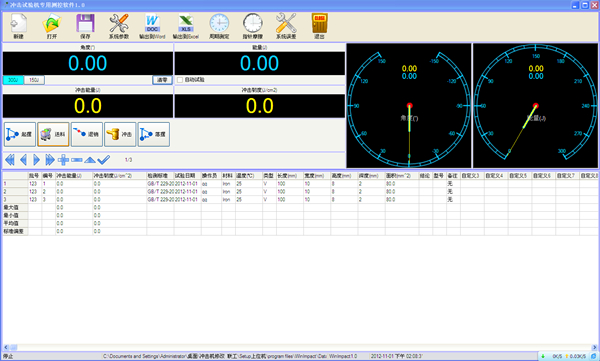

测试软件

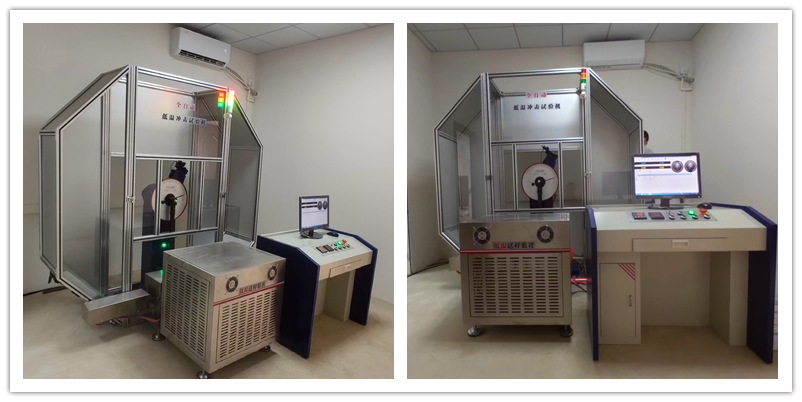

现场安装图
