JW101CD纸和纸板短距压缩强度测定仪

产品简介：

短距压缩试验机是按标准ISO 9895和国家标准GB/T 279·10《纸与纸板短距压缩试验法》规定要求研究开发的一种新型仪器。主要用于制造纸箱和纸盒的纸和纸板，也适用于纸浆试验时由实验室制备的纸页。

产品特点：

1.气动夹持试样，可靠保证标准规定的参数

2.触摸显示屏、操作简单方便。

3.可进行纵向和横向测试，并可打印。

4.断电数据保存功能，开机后断电前的数据保留并可继续测试测试时显示实时力值，方便用户观察测试过程

压缩试验仪器及试验方法

试验仪(见图 1)有两个持 15 mm 宽试样片的一个具有一个定的片和一个活动的夹片。夹具长 30 mm,具有一个高摩擦性的表面,夹具能以 2 300 N±500 N(表压0.2~0.3 MPa)的持力将试样固定,所设计的具在整个宽上试样(见附录A中A1)。

试样的两个侧面分别由两个固定夹片和两个活动夹片夹持住，两个固定夹片的夹样面在试样的同一侧面的同一平面上,而动夹片的夹样面在试样的另一侧面的同一平面上,且应平行于固定夹片的夹样面，有关平行度的要求应符合附录 A 中A2 的规定。

试验开始时,夹具间的自由间距是 0.7±0.05 mm,试验开始之后,沿着试验纸条的长向，在自由间距两端由一组试样夹向另一组试样来以3mm±1/min的速度相对移动直至把试样挤压破坏即停止然后返回到起始的位置。

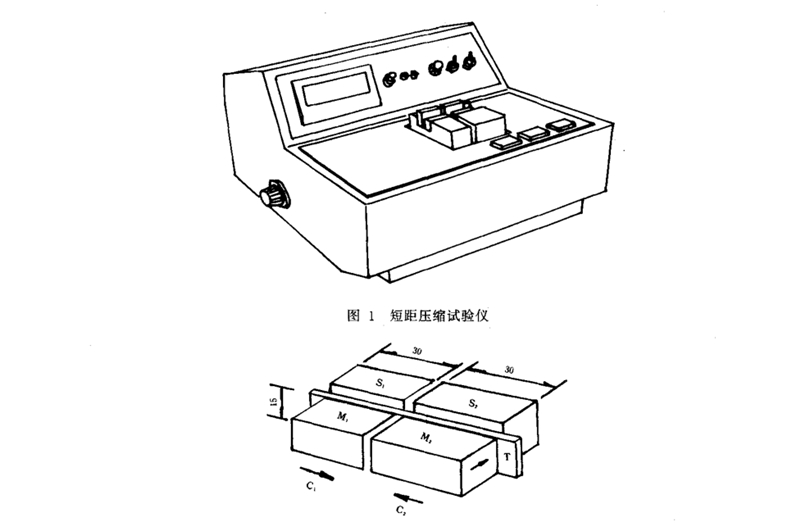

（国标准示意图）

切纸装置：（选配）

用专用切纸刀具如图 3，切出的试样边应整齐且边缘光滑平行，应使切出的试样宽度为 15士。1 m m ，长度为75 m m ，亦可使用能达到要求的其他切纸刀

（示意图）

试验步骤

按规定要求选定夹持力，一般选用。0.25  M Pa 的表压。将试样夹在试样夹的适当位置上，按下试样夹移动按钮，至试样挤压破坏后，读出指示的最大压缩力。重复上述步骤，直至测完应测的试样。

 设备参数：

1.试样宽度:15士0.1 mm

2.量程:100N 200N 500 N(可选)

3.压缩距离: 0.7士0.05mm(可调)

4.夹持长度:30士0.5 mm

5.测试速度:3士0.1 mm/min.

6.精度:0.15N，0.01kN/m

7.电源:220 VAC，50/60Hz

8.气源:0.5MPa(可根据自己需要调整)

9.试样方式方式:卧式

实物图
