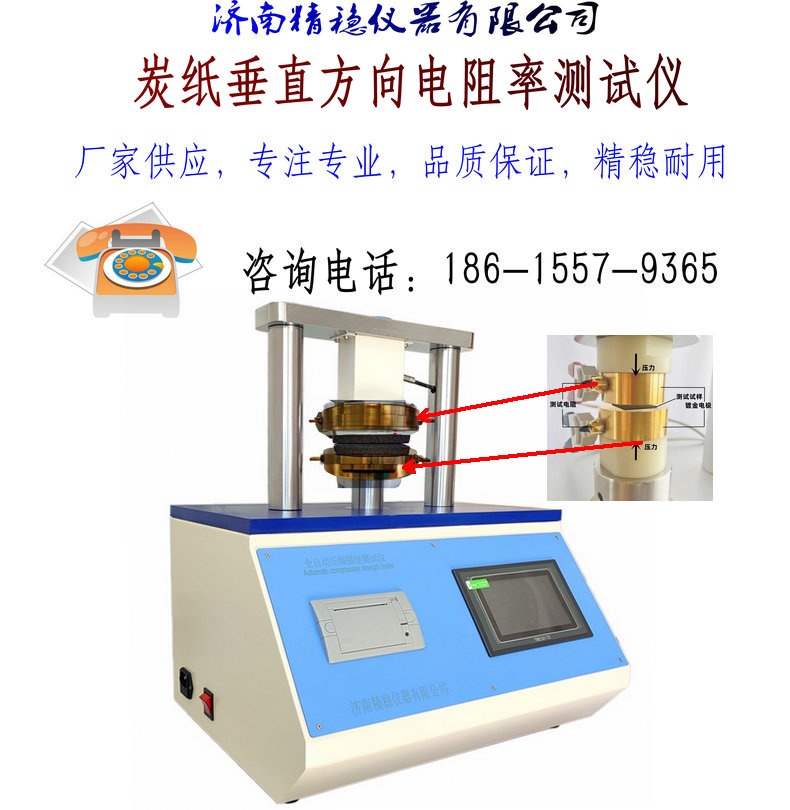

JW-TZDZ101C炭纸垂直方向电阻率测试仪

JW-TZDZ101C炭纸垂直方向电阻率测试仪主要用于膜燃料电池炭纸电池炭纸、双极板或其他材料的垂直电阻测量，以碳纤维作为原料生产的多孔性碳纸，简称碳纸，具有透气性与导电性。

炭纸垂直方向电阻率测试仪依据标准：

GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法

炭纸垂直方向电阻率测试仪试验原理：
样品放置在两块电极之间，在电极两侧施加一定的压强，测试过程中仪器通过自动记录不同压强下的电阻值。

垂直方向电阻率测试方法 ：

根据炭纸的标准要求测出样品的厚度。将样品放置测试装置中的两个测量电极之间。测量电极为镀金电极。压强每增加0.05MPa,用低电阻测试仪测量两电极之间的电阻值。记录不同压强下的电阻值，直到当前测得的电阻值与前一电阻测试值的变化率不大与5%时，则认为达到电阻的最小值，停止测试。（推荐测量压强范围为0.05MPa~5.0MPa）

炭纸垂直方向电阻率测试仪技术特点：

1、触摸屏显示器实时显示试验值，自动完成测试。

2、采用数字调速及精密减速机，伺服电机驱动精密丝杠进给，双立柱结构运行平稳。

3、采用高精度力学传感器，专业测控软件，测试精度高，可测试范围广，操作简单。

4、标配微型打印机，可随时打印结果，可以统计多次试验结果，最大值，最小值，平均值。

炭纸垂直方向电阻率测试仪技术参数：
测量范围 ：（1～3000）N (0.05~5.0MPa) ；1μΩ-20kΩ

压力误差:士0.5%
分辨力 ：0.1N
准确度 ：±0.5%

电阻分辨率：1μΩ   、0.001mΩ

单位：mΩ·cm 2   mΩ·cm   mΩ   MPa

电阻精度: 0.1%
试验速度： (1-300) mm/min(伺服电机调速）

样品面积：4cm ²
上、下压板平行度： <0.025mm
上、下压板直径 ：面积 25cm²圆、 Φ80 mm(面积 50.3cm²）（可选）
外形尺寸 ：450×350×500mm
质量： 45kg
电源 ：220V, 50Hz
