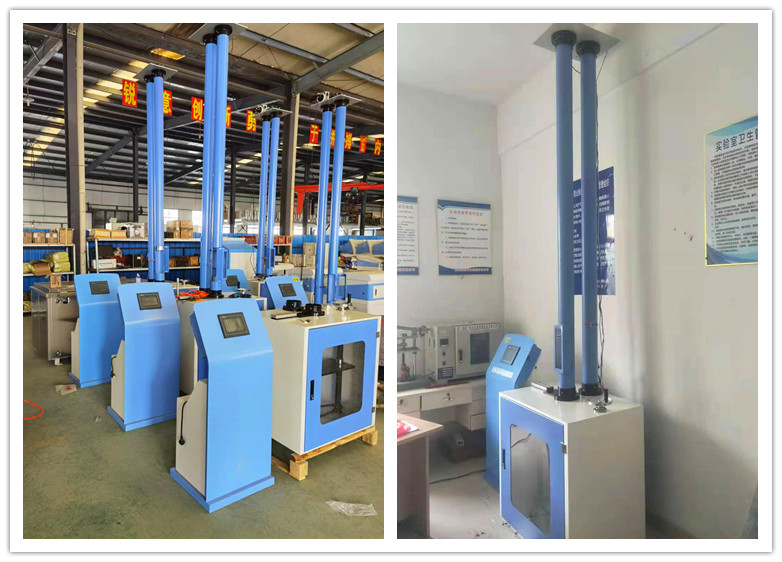

一.原理

落锤冲击试验机,适用于各种管材(PVC-U给水管、低压给水管、低压输水管、芯层发泡管、双壁波纹管、克拉管、钢带管、PE给水管、MPP电力管、中空壁缠绕管、CPVC电力管)、塑料板材的耐外冲击性能的测定，也适用于塑料型材异型材。产品符合行业标准JB／T9389落锤冲击试验机技术条件和国家标准GB／T14152、GB／T14153、GB／T6112；同时满足GB／T5836、GB/T19712-2005、GB／T10002.1、GB／T10002.3、GB／T13664、GB/T16800、GB/T23257-2017、GB／T18477、JB/T5125、JTT/529-2016、DL/T802等试验方法标准要求.

二.设备用途

适用于对塑料管材、塑料板材、型材、异型材等非金属材料试样或制品进行冲击试验，是用以评价材料抗冲击性能的一种测试仪器，升降高度触屏显示，直观准确，气动防止二次冲击。

三.技术指标

1、 最大冲击能量：300 J（其他能量支持订制）

2、 锤体质量：0.5Kg～15Kg（0.5、0.8、.1.0、1.25、1.6、2.0、2.5、3.2、4.0、5.0、6.3、6.0、8.0、10.0、12.5、15）标配，最大冲击重量15kg，也可根据客户需要定制

3、 锤头曲率半径：d25R50、d90R50各一；

4、 冲击高度：2000mm及以下（其他高度支持订制）

5、 冲击高度误差：±10mm

6、 试样规格：Φ16mm～Φ4000mm，大于500的管材样品剖开测试； 板材样品尺寸200*200，厚度为材料厚度。

7、 电 源：220V、50Hz、1000W

8、 外型尺寸：900×800×3650mm

9、 整机重量：360kg

四.相关标准

ZBN72026《落锤式冲击试验机技术条件》

GB/T14152《热塑性塑料管材耐外冲击性能试验方法、时针旋转时》

GB/T14153《硬质塑料落锤冲击试验方法通则》

GB6112《热塑性塑料管材和管件耐冲击性能的测试方法（落锤法）》

GB/T10002.1《给水用硬聚氯乙烯（PVC-U）管材》

GB/T10002.3《埋地排污、废水用硬聚氯乙烯（PVC-U）管材》

GB/T13664《低压输水灌溉用薄壁硬聚氯乙烯（PVC-U）管材》

JB/T5125《农用硬聚氯乙烯管材》

GB/T5836.1《建筑排水用硬聚氯乙烯管材》

GB/T 19472.1-2004《埋地用聚乙烯(PE)结构壁管道系统第一部分:聚乙烯双壁波纹管管材》

GB∕T 19472.2-2017 埋地用聚乙烯(PE)结构壁管道系统 第2部分：聚乙烯缠绕结构壁管材

GB/T19712-2005 《塑料管材和管件 聚乙烯(PE)鞍形旁通抗冲击试验方法》

DL/T802.3电力电缆用导管技术条件 第3部分：氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管

DL/T802.7 电力电缆用导管技术条件 第7部分：非开挖改性聚丙烯塑料电缆导管

五.硬件配置和系统构成

1、台湾台达可编程控制器一套。

2、台湾台达触摸屏一套（七寸）。

3、韩国奥尼托科斯光电对射接收器一套。

4、光电编码器一套。

5、步进及减速系统一套。

6、链条传动系统一套。

7、铝合金样品支座一套。

8、标准配置锤体，锤头，锤座。

9、样品升降装置一套。

10、气动防二次冲击系统一套。

11、电磁吸附系统一套。

六、试验原理

将要检测的管材或型材装在工作台上，调节样品高度，使样品上表面正好处于光电对射系统的下沿；按照国标要求选择锤头和重量，组合好冲击锤；按上升和下降调节电磁吸附系统高度，将锤挂上；点实验；冲击锤由高处落下，观察管材或型材的破裂情况，一根或一根以下的说明管材或型材的抗冲击性能达标，大于一根的说明抗冲击性能不达标。
