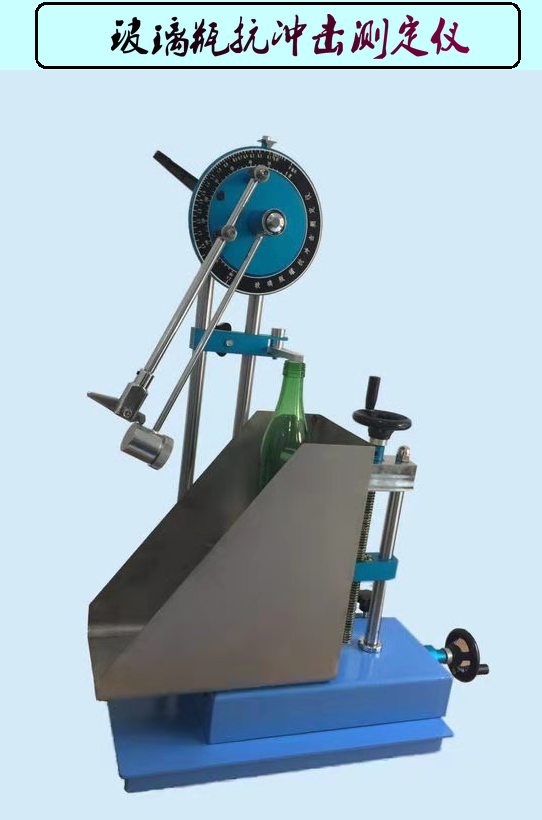

JW-221玻璃瓶罐抗冲击仪

JW-221型玻璃瓶罐抗冲击测定仪，可用于测定各种玻璃瓶罐的抗冲击强度。仪器上标有两组标尺读数：冲击能量值（0～2.90牛顿·米）和摆杆偏转角度值（0～180°）。仪器构造及使用满足《GB_T 6552-2015玻璃瓶抗机械冲击试验方法》的要求。

一、仪器使用范围

1. 瓶罐试样直径范围：φ20～170ｍｍ

2. 可冲击样瓶位置高度：20～200ｍｍ

3. 冲击能量值范围：0～2.9牛顿·米

4. 摆杆偏转角度范围：0～180°

5. 格值：1.6以下0.05；0.07以下0.01

6. 外观尺寸：长720宽260高780

7. 仪器重量：38公斤（含木箱包装）

二、仪器操作步骤

1． 仪器放在水平稳固的工作台上。首先调整使摆杆处于铅锤位置。（此时刻度盘上标尺读数为零）。

2． 将被测试样置于Ｖ型支承台上，转动高度调节手柄，高度应为打击点距离瓶底50--80MM

3． 转动底座拖板调节手柄，使试样刚好接触冲击锤。刻度值对零点。

4． 转动刻度调节手柄，使摆杆转至试验所需的刻度值（牛顿·米）。

5． 揿下摆勾，使冲击锤脱勾冲击试样，如果样品不碎，当摆杆弹回时应用手接往，勿使冲击锤重复冲击试样。

6.每个样品120度打击一点，打击3下。

7.被测样品不应经过其他如内压力，热冲击等试验！

三、仪器试验范围：

玻璃抗冲击仪可完成国标规定的通过性和递增性试验
