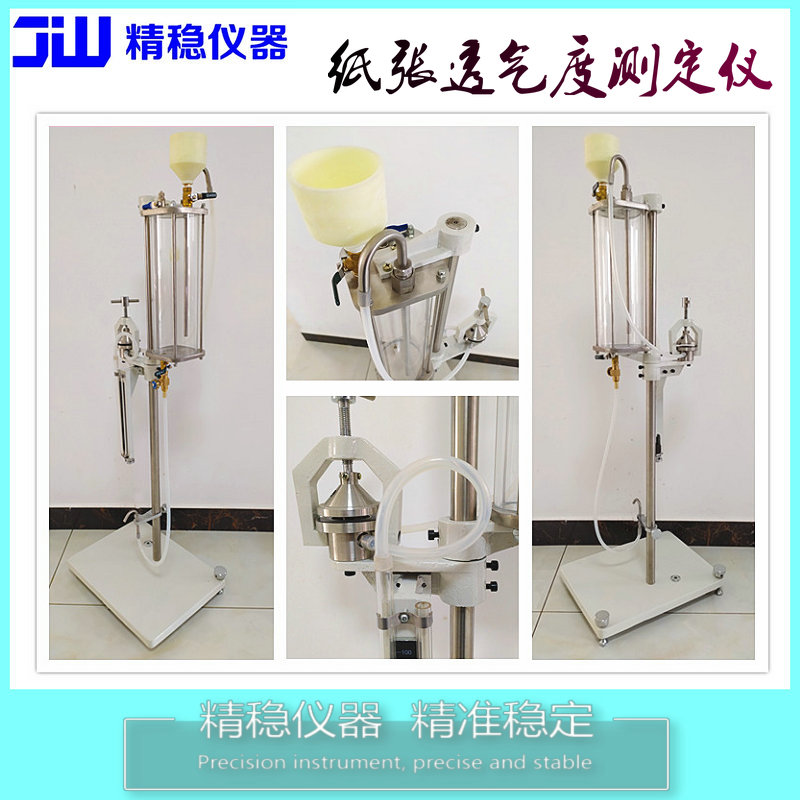

JW123纸张透气度仪

一、 生产依据

肖伯尔法纸张透气度测定仪是依据中华人民共和国行业标准QB/T1667《纸张透气度（肖伯尔法）测定仪》而设计制造的。

二、 用途及适用范围

许多种纸，如水泥袋纸、纸袋纸、电缆纸、拷贝纸及工业滤纸等，都需要测定其透气的大小，本仪器正是为上述各种纸而设计制造的。本仪器适用于透气度在1×10-2~1×102um/（Pa.S）之间的纸张，不适用于表面粗糙较大的纸张。

三、 主要技术参数及工作条件

1、 测量范围：0—1000ml/min

2、 测试范围：10±0.02c㎡

3、 试区误差：1±0.01kPa

4、 测量精度：＜100±1ml   ＞100±5ml

5、 夹环内径：35.68±0.05mm

仪器应在室温20±10℃空气清洁的环境里，置于坚实稳固的工作台上。

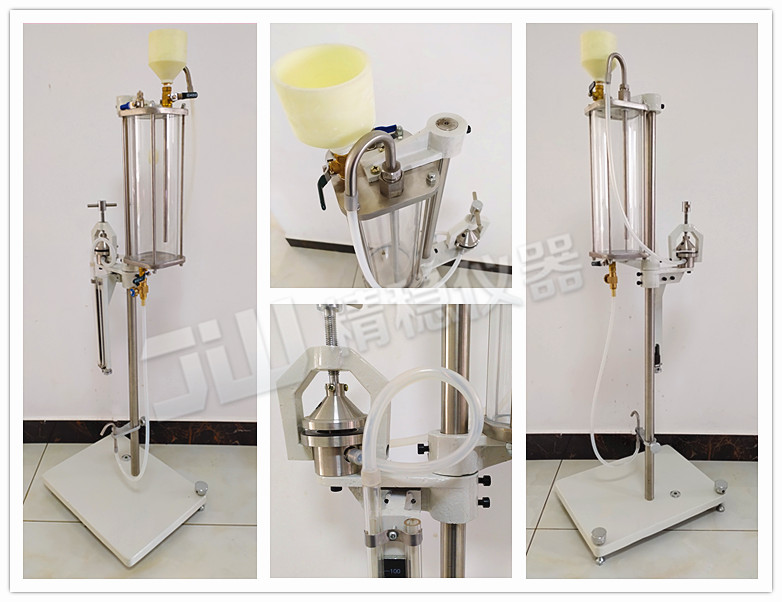

四、 结构及工作原理

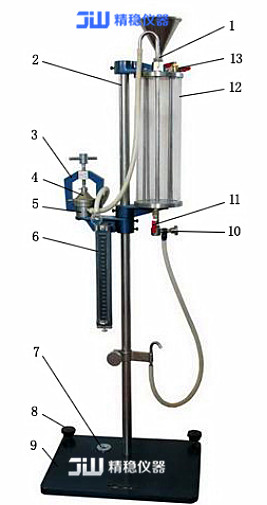

仪器由固定支柱（2）上的容器（12），纸样夹环（4）和压力计（6）等组成。容器的上部装有透气阀门（13）和带漏斗的加水阀门(1)注入容器内。容器的底部装有溢水阀门（11）和调节阀门（10），用于控制水的流量。纸样夹环等固定在支架（3）上，纸样夹环及空气盒（5）上有一面积为10c㎡的孔。空气盒位于纸样夹环的下方，其上有两个接头，用橡皮软管分别与排气管及压力计相连接，仪器下面底座（9）为整个仪器的基础，其上安有水准器（7），旋动两个调整螺栓（8），以调整仪器的水平位置。

本仪器的工作原理：即在规定的条件下，在单位时间和单位压差下，单位面积的纸所通过的平均空气流量。

五、 试验步骤

1、 关闭溢水阀门和调节阀门，开启加水阀门和透气阀门。

2、 将蒸馏水从带漏斗的加水阀门注满容器。

3、 关闭加水阀门和透气阀门，关闭加水阀和透气阀。

4、 将试样夹紧于纸样夹环与空气盒之间。

5、 在溢水口下方放置量筒，开启溢水阀门，并转动调节阀门，将试区压差调至1kPa（100毫米水柱），如不能达到目的，则可松开锁紧螺栓升降溢水管，直到试区压差为1kPa，待稳定后，启动秒表提取1分钟量筒内水的数量，或量筒内100ml水所需要的时间。

由于纸的透气度与恒定压差和测定时间有良好的正比关系，因此必要时可以选择其他测定压差和测定时间，但要在报告中注明。

测试前参照表1选择测定透气度所需合适的测试持续时间。选择不同的测试持续时间时，测试结果的读数误差要以不超过2.5％为标准。
