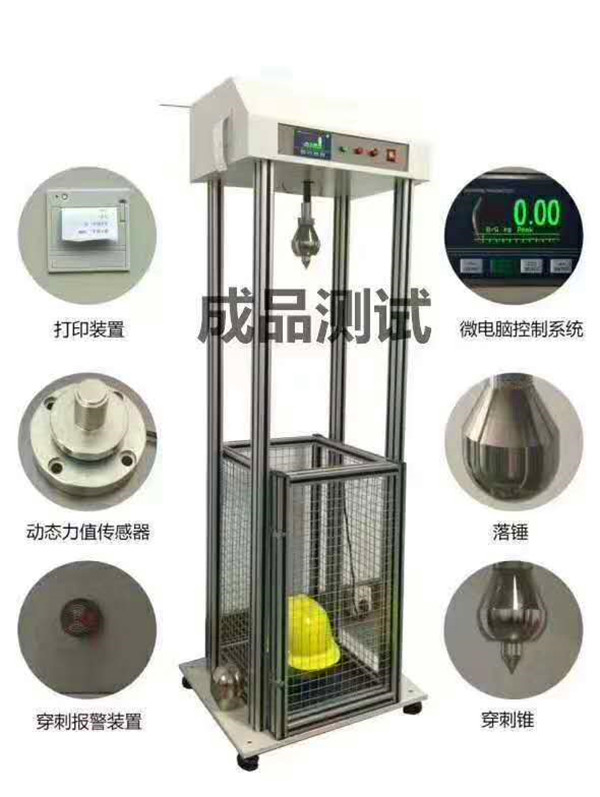

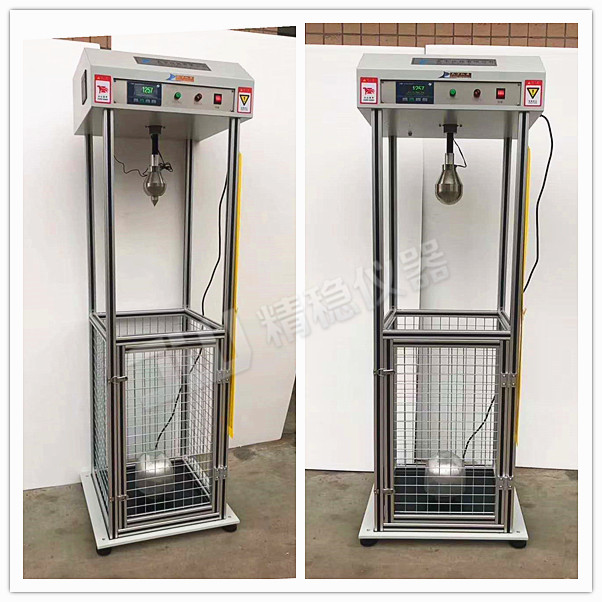

JW228安全帽耐冲击试验机

一、仪器用途：

JW228本仪器专用于检测安全帽耐冲击吸收性能和穿刺性能。安全帽的耐冲击吸收性能测试中，将测力传感器刚性的安装在头模与底座之间，经过预处理后的安全帽戴在头模上，然后用质量5kg的落锤从1m的高度自由下落冲击安全帽，由高灵敏度的力值感应装置测出冲击瞬间的力值，据此判断安全帽冲击吸收性能。安全帽的耐穿刺性能测试中，用3kg的穿刺锥自1m高度自由下落冲击安全帽，接触穿刺后，接触指示器发出报警指示，判断安全帽是否穿透。可供检验部门和科研单位等使用。

二、试验方法

    预处理：调温处理：将安全帽分别放在50℃±2摄氏度。-10℃±2℃或-20℃±2℃的温度调节箱中放置3h。

     紫外线照射预处理：采用标准中提的的优先A法，安全帽放在紫外线照射箱中照射400h±4h，取出后在实验室环境中放置4h。

      浸水处理：将安全帽放在温度为20℃±2℃的新鲜自来水槽里、完全浸泡3h。

 以上预处理要求可配合GX-7005安全帽综合预处理箱（含紫外线老化、高温箱、低温箱、恒温水浸泡箱、调温调湿箱）

冲击吸收性能测试方法：安全帽的佩戴高度选择合适的头模；按照安全帽的说明书调整安全帽到正常使用状态，将安全帽正常佩戴在头模上，保证帽箍与头模的接触为自然佩戴状态且稳定，调整落锤的轴线同传感器的轴线重合，调整落锤的高度为1000mm±5mm；如果使用带导向的落锤系统，在测试前应验证60mm高度下落末速度与自由下落末速度相差不超过0.5%；依次对经浸水、高温、低温、紫外线照射预处理的安全帽进行测试。记录冲击值，准确到1N。

耐穿刺性能测试方法：安全帽的佩戴高度选择合适的头模；按照安全帽的说明书调整安全帽到正常的使用状态，将安全帽正常佩戴在头模上，保证帽箍与头模的接触为自然佩戴状态且稳定，调整穿刺锥的轴线使其穿过安全帽帽顶中心直径100mm范围内结构最薄弱处，调整穿刺锥尖至帽顶接触点的高度为1000mm±5mm，如果使用带导向的落锤系统，在测试前应验证60mm高度下落末速度与自由下落末速度相差不超过0.5%；依次对经浸水、高温、低温、紫外线照射预处理的安全帽进行测试，观察通电显示装置和安全帽的破坏情况，记录穿刺结果。

技术参数：

1、头模：完全符合GB/T 2812－2006《安全帽测试方法》标准附录A的规定。

2、台架：能够控制提升、悬挂和释放冲击落锤、穿刺落锤。

3、落锤：冲击落锤：质量为5—5.01kg，锤头为半球形，直径96mm，材质为45#钢。

                穿刺落锤：质量为3—3.05kg，穿刺部分锥角为60°，锥尖直径1mm，长度40mm，最大直径28mm，硬度HRC45。 两个落锤安装后的冲击力完全符合标准。

4、测力传感器：测量范围0—20KN，频率相应最小5kHz，动态力传感器，准确到1N。

5、底座：具有抗冲击强度，能牢固安装测力传感器。

6、通电显示装置：当电路形成闭合回路时，可以发出信号，表示穿刺锥已经接触头模。

7、落锤高度：1000mm。

8、1#、2#铝硅合金试验用头模各1个。符合GB/T 2812－2006附录A中的规定。

9、工作电源：AC220V,50Hz

四、仪器特征

1、落锤和冲击锤替换方式操作简单。

2、具有自动导向系统，以保证冲击锤和落锤准确准确落砸在安全帽上。

3、电动提升具有光电定位装置，自动定位，精确可靠。

4、冲击力专业高精度传感器，量程是2t，精度是±0.02%。

5、LED数字显示，自动保存最大力值。

五、符合标准

GB/T 2812－2006《安全帽测试方法》内的冲击吸收性能和耐穿刺性能测试标准要求。

GB/T 2811－2007《安全帽》
