JWDW（单臂式）微机控制电子万能试验机主要用于金属线材，橡胶塑料、防水卷材、电线电缆、化纤纺织、纸张抗张等非金属材料的拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的测试和分析研究，并可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
(咨询电话:18615579365)
JWDW微机控制电子万能试验机
主要用途：
JWDW系列（单臂式）微机控制电子万能试验机主要用于金属线材，橡胶塑料、防水卷材、电线电缆、化纤纺织、纸张抗张等非金属材料的拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的测试和分析研究，并可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
主要构成及特点：
1.主机
1>主机采用高钢度单臂式结构，外形精致美观
2>采用进口高精度滚珠丝杠，传动高效平稳
3>传动部分采用圆弧齿同步带传动，传动过程中双向无间隙
4>采用高精度步进电机及驱动系统，确保传动平稳，控制精准
5>夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象
6>特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响
2.安全性：
具有位移极限保护、超负荷保护、破断停机保护功能，使其使用安全可靠。
3.试验参数测量及控制系统：
Windows 7中文工作平台，全数字PC控制卡与计算机集成技术相结合，具有双通道信号放大、多路I/O、光电位移系统等多个单元，充分利用了计算机系统的多项软硬件资源，系统可靠，技术先进。
1>实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2>数据采集系统由高精准24位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
3>选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4>符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5>电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
4.精密测试试验系统
采用联想计算机作为主控机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能，配有试验机专用WindowsXP中文版智能化软件包，可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和特性曲线图样。
1. 自动清零：主控计算机接到试验开始指令，测量系统便自动清零；
2. 自动返车：自动识别试样断裂后，活动横梁自动高速返回初始位置；
3. 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的精确度；
4. 自动存盘：试验数据和测试条件自动存盘，杜绝因突然断电或忘记存盘引起的数据丢失；
5. 自动变速：试验过程中横梁速度可按预先设定的程序自动变化，也可手动变化；
6. 自动校验：系统可自动实现示值的准确度标定；
7. 测试过程：试验过程及测量、显示、分析等均由微机完成;
8. 试验软件：中文WindowsXP用户界面，菜单提示、鼠标选择操作简单方便;
9. 显示方式：数据和曲线随试验过程动态显示；
10. 结果再现：试验结果可任意存取，可对数据曲线再分析；
11. 曲线遍历：试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据，求取各种材料的试验参数方便实用；
12. 结果对比：多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较；
13. 曲线选择：可根据需要选择应力-应变、力-位移等曲线进行显示和打印；
14. 批量试验：对参数相同的试样,一次设定后可顺次完成一批试样的试验；
15. 试验报告：可按用户要求的格式对试验报告进行编程和打印.
技术选型：
产品配置 | JWDW-01 | JWDW-02 | JWDW-05 | JWDW-1 | JWDW-2 | JWDW-3 | JWDW-5 |
最大试验力（N） | 100 | 200 | 500 | 1000 | 2000 | 3000 | 5000 |
试验力测量范围 | 0.2%--100%FS | ||||||
测量准确度 | 优于示值±0.5% | ||||||
试验力分辨力 | 1/500000 | ||||||
横梁位移测量精度 | 分辨率高于0.0025mm | ||||||
变形测量精度 | ±0.5% | ||||||
试验速度范围 | 0.01—500mm/min,无级调速 | ||||||
速度控制精度 | ±0.5% | ||||||
恒力、恒变形 恒位移范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | ||||||
变形速率 控制精度 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 | ||||||
有效试验空间 | 400-800mm（可选） | ||||||
工作环境 | 室温—35℃,相对湿度不超过80% | ||||||
整机电源 | 单相,220V±10%,50Hz | ||||||
主机尺寸 | 430×430×1450mm | ||||||
重量 | 120kg | ||||||
主要技术指标
1． 最大试验力：100N-5000N（可选）
2． 试验机精度：0.5级
3． 试验力测量范围：0.2%—100%F.S
4． 示值相对误差：≤±0.5％
5． 试验力分辨率：1/500000全程不分档，全程分辨率不变
6． 位移速率调节范围： 0.1～500mm/min；
7． 拉伸行程：400-800mm （可选）
8.电源电压及功率： 交流220V 50Hz
9.机器功率： 0.75kW
10.工作环境： 室温～40℃，湿度20%～80%
11.软件及用户界面：Windows7平台下的中文应用软件
12.外形尺寸：430×430×1450mm（约）
13.重量：120KG（约）
系统主要配置
1. 试验机主机 1台
2. 步进电机 1套
3. 驱动器 1套
4. 高精度负荷传感器 1只
5. 高精度滚珠丝杠 1只
6. 精密减速系统 1套
7. 精密测试系统 1套
8. 试验机遥控盒 1套
9. 光电编码器 1只
10. 计算机 1台
11. HP打印机 1台
12. 中英控制系统软件 1套
13. 备份U盘 1个
14. 拉伸夹具 1套
15.技术资料：
包括： 试验机使用说明书、软件使用说明书、合格证、 装箱单。 1套

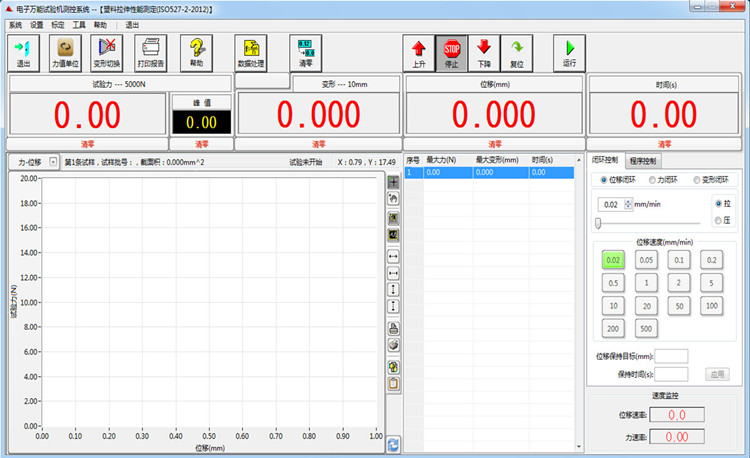

试验软件画面

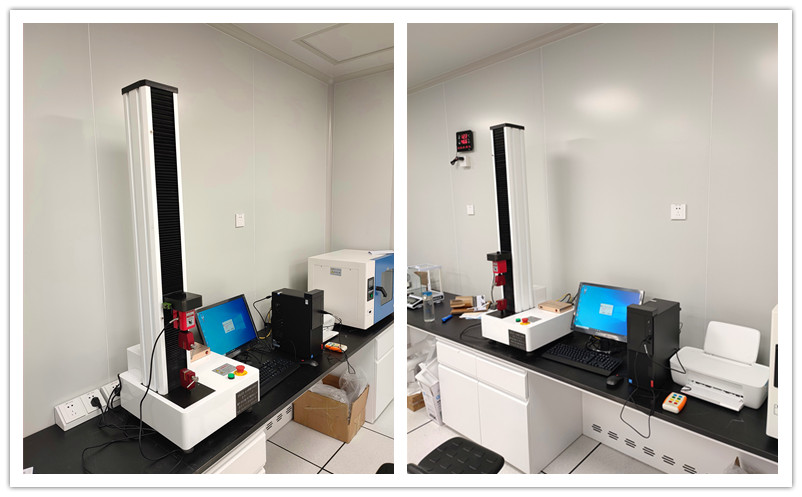

现货实物图
