JWDW微机控制电子万能试验机

技术选型：

一、产品简介：

JWDW型电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。试验机主机与辅具的设计借鉴了国外的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过精稳控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于管材、型材、建筑建材、航空航天、机械制造、电线电缆、橡胶、复合材料、塑料、纺织（纤维）、家电、医药包装、土工布、薄膜、陶瓷、胶粘剂、防水卷材等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

   该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，精稳控制器作为控制系统核心，以WINDOWS为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎完美的实现试验力、变形及位移等参数的闭环控制，可实现恒应力、恒应变、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机完全满足多种国家标准的要求，同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的软件如有更改，恕不另行通知，以实际安装版本为准。

三、主要技术指标：

1、 试验力：  10KN  --- 100KN

2、 力值精度：优于示值的±1%（也可定做精度级可达±0.5%）

3、 符合分辨率：0.01N(全量程不分档)

4、 测 量 范 围：最大试验力的2%—100%

5、 变形测量精度：±1%

6、 变形分辨率：  0.01mm

7、 位移测量精度：  ±1%

8、 位移分辨率：    0.001mm

9、 调 速 范 围：   0.01-500mm/min     速度精度：±1%

10、 试 验 空 间：   700mm

11、 主 机 形 式：   门式框架结构

12、 主 机 尺 寸：   300×600×1600

13、 重       量：   约200-500Kg

14、 工 作 环 境：   室温～45℃，湿度20%～80%

四、适用标准：

GB/T 16491-2008《电子式万能试验机》；

GB/T2611-2007《试验机通用技术要求》；

GB/T228.1-2010《金属材料 拉伸试验 第1部分 室温试验方法》；

本试验机适用标准：GB、JIS、ISO、ASTM、DIN等；

本试验机根据GB/T13384-1999标准包装运输；

五、主要功能及特点：

1   主机：该部分由工作台、中横梁、上横梁、导向立柱、外罩等组成。该机为门式落地结构，上部空间拉伸下部空间压缩和弯曲，为上拉下压双空间结构。进口无间隙滚珠丝杠和导杠，造型美观，安全可靠，而且保证主机具有足够的刚性和较高的同轴度等运行精度指标。

2   安全性：具有横梁位移极限保护、超负荷保护、破断停机保护功能，使其使用安全可靠。

3   传动系统： 交流调速系统控制交流伺服控制电机转动，经减速系统减速后，通过高精度滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲等多种力学性能试验。高精度精密滚珠丝杠加载平稳，效率高，滚动传递动力无噪音，定位精度高；圆弧齿形同步带减速系统，具有效率高、寿命长、噪音低、免维护、横梁上下运行无间隙等优点。

4    试验参数测量及控制系统：Windows 7中文工作平台，全数字PC控制卡与计算机集成技术相结合，具有双通道信号放大、多路I/O、光电位移系统等多个单元，充分利用了计算机系统的多项软硬件资源，系统可靠，技术先进。

1>实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；

2>数据采集系统由高精准24位A/D转换通道组成。最高分辨率达1/500000，全程不分档；

3>选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；

4>符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

5>电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

5    精密测试试验系统

采用联想计算机作为主控机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能，配有试验机专用WindowsXP中文版智能化软件包，可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和特性曲线图样。

 1. 自动清零：主控计算机接到试验开始指令，测量系统便自动清零；

 2. 自动返车：自动识别试样断裂后，活动横梁自动高速返回初始位置；

 3. 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的精确度；

 4. 自动存盘：试验数据和测试条件自动存盘，杜绝因突然断电或忘记存盘引起的数据丢失；

 5. 自动变速：试验过程中横梁速度可按预先设定的程序自动变化，也可手动变化；

 6. 自动校验：系统可自动实现示值的准确度标定；

 7. 测试过程：试验过程及测量、显示、分析等均由微机完成;

 8. 试验软件：中文WindowsXP用户界面，菜单提示、鼠标选择操作简单方便;

 9. 显示方式：数据和曲线随试验过程动态显示；

 10. 结果再现：试验结果可任意存取，可对数据曲线再分析；

 11. 曲线遍历：试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据，求取各种材料的试验参数方便实用；

 12. 结果对比：多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较；

 13. 曲线选择：可根据需要选择应力-应变、力-位移等曲线进行显示和打印；

 14. 批量试验：对参数相同的试样,一次设定后可顺次完成一批试样的试验；

 15. 试验报告：可按用户要求的格式对试验报告进行编程和打印.

六、系统基本配置

1.  试验机主机                          1台

2.  伺服电机                            1套

3.  驱动器                              1套

4.  高精度负荷传感器                  1只

5.  高精度滚珠丝杠                   2副

6.  精密减速系统                  1套

7.  精密测试系统                    1套

8.  试验机遥控盒                  1套

9.  光电编码器                        1只

10.      计算机                        1台

11.      HP打印机                       1台

12.      中英控制系统软件                 1套

13.      备份U盘                      1个

14.      拉伸夹具                       1套

15.      压缩夹具                         1套

16.      大变形（引伸计）                 1套

17.技术资料：包括： 试验机使用说明书、软件使用说明书、合格证、 装箱单。    1套

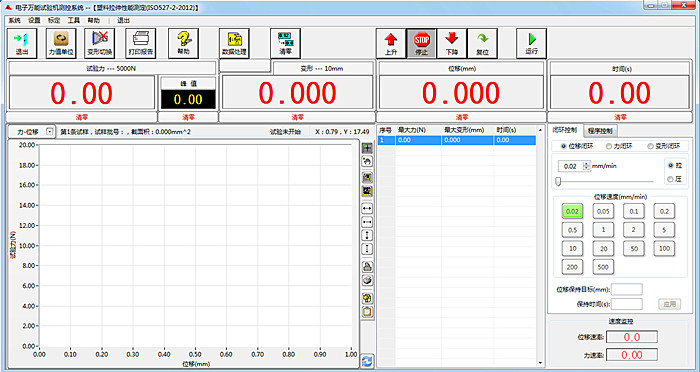

  操作软件

实物图
