JW203A-MFR熔体流动速率仪

一、设备简介：

    本仪器由加热炉和控温系统所组成并安装在机身（立柱）底座上。温控部分采用单片机调功率控温方式，它的抗干扰能力强，控温精度高，控制稳定，炉内加热丝按一定规律缠绕在加热棒上，使温度梯度为最小，以满足标准要求。JW203A-MFR熔体流动速率仪是按GB3682-2000的试验方法测定热塑性高聚物在高温下流动性能的仪器，用于聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、尼龙氟塑料等高聚物在高温下熔体流动速率的测定。适用于工厂企业及科研单位的生产和研究之中。

二、主要技术参数特征：

1）挤压出料部分：

口 模 内 径: Φ2.095±0.005mm

口 模 长 度:8.000±0.025 mm

料 筒 内 径:Φ9.550±0.025 mm

料 筒 长 度:152±0.1 mm

活塞杆头直径:9.475±0.015 mm

活塞杆头长度:6.350±0.100 m

试验符合：相对误差≤0.5%。

工作环境条件：环境温度为10℃-40℃；环境相对湿度为30%-80%；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。

仪器外形尺寸：290×410×600=（长×宽×高）mm

三、结构及工作原理：

熔体流动速率仪是一种挤出塑料计。它是在规定温度条件下，用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物，在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中，经常用“熔体（质量）流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。

熔体（质量）流动速率仪用MFR表示，单位为：克/10分钟（g/10min）

公式表示：MFR(θ、mnom )=tref .m/t

式中： θ—— 试验温度

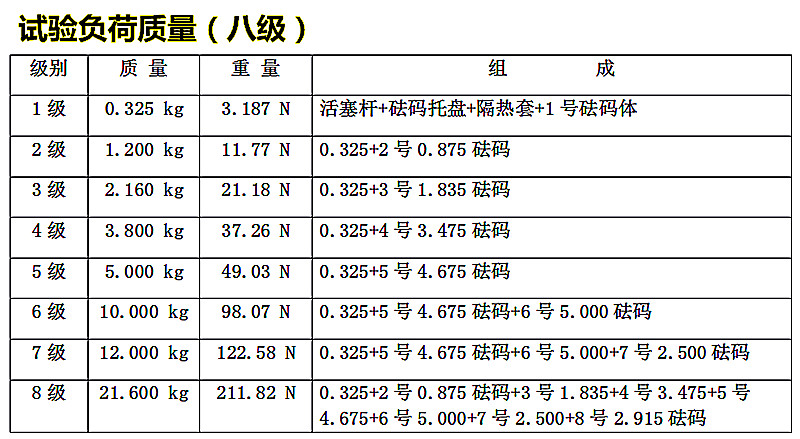

    mnom— 标称负荷Kg

    m—— 切断的平均质量g

    tref—— 参比时间（10min）, S ( 600s )

    t—— 切断的时间间隔s

例：一组塑料试样，每30秒钟切取一段，各段质量的结果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取平均值m=（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)代入公式：MFR=600×0.0843/30=1.686(克/10分钟)
