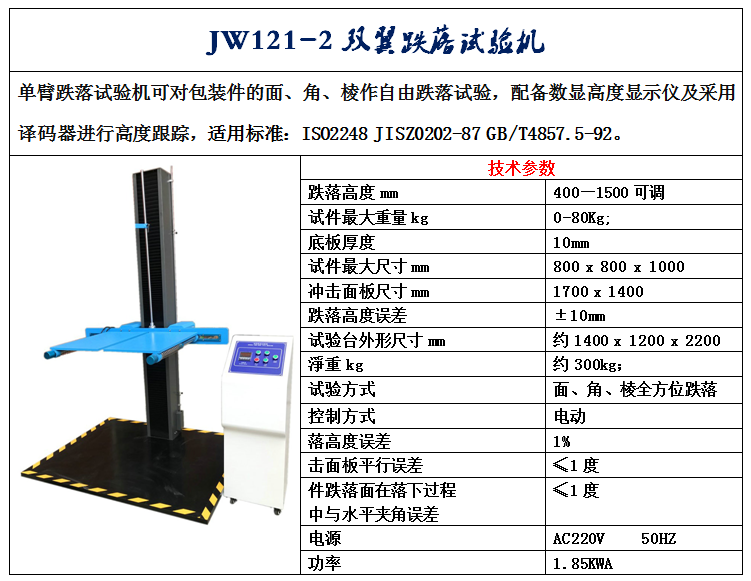

JW121-2双翼跌落试验机

产品简介:

跌落试验机主要用来测试及评估包装容器在搬运时，遭受到落下之耐冲击强度，并找出最佳之解决之方式，以利在运送途中能尽量减少损失。预防包装后的产品损害在运送过程当中，无可避免地会遇到掉落或受到硬物的意外撞击。
跌落试验机原理 :
   本机采用电磁控制，试料能在瞬间自由落下，包装容器之棱、角、面均可测试。 跌落试验机，主要满足运输条件下产品包装承受的能力，从而改进、完善包装设计。跌落试验机，采用双柱道向、弹簧缓冲、高度标尺指示，工作稳定可靠，可实现棱、面、角跌落，满足GB/T4857.5-92、ISO2248-1972（E）之标准。

跌落试验机依据标准：
 本仪器之设计符合ISO 2248、 JIS Z0202-87 、GB/T4857.5-92标准要求。

 跌落试验机主要用于考核包装件在实际运输、装卸过程中受到跌落冲击的影响程度，评定包装件在搬运过程中耐冲击强度和包装设计的合理性。满足标准：双臂跌落验机符合GB4757.5-84 JISZ0202-87 ISO2248-1972(E)等国家标
主要技术参数：

1.   指标/型号：JW121-2

2.   跌落高度（mm）:400-1500（可定做）

3.   试件最大重量（kg）：约80 ， 最高100。

4.   试件最大尺寸（mm）：800×800×1000

5.   冲击面板尺寸（mm）：1400×1200

4、底板尺寸：1700*1200*10MM

5. 试验台外形尺寸（mm）：1400×1200×2200

6、电机功率：0.75kw

7、跌落误差：±10mm；

8、跌落平面误差〈1°

9.   马力：调高1/3P，手动调宽

10、高度显示采用高精度编码器感应

11、电源：380V、1.5KW

12 . 电机功率：0.75kw

13. 净重（kg）:300

14. 试验系统满足规范：ISO22488-1972（E）

使用方法提示：

1.   接好电源（AC380V,10A）；

2.   顺时针旋开电源开关；

3.   看两翼板是否在水平位置，否则用手板向水平位置；

4.   轻按一下上升按纽使两翼板升到所需位置，轻按一下停止按纽；

5.   放好待测产品并用夹具固定好；

6.   设定好测试次数并按一下复位按钮（RST）清零；

7.   轻按一下跌落按钮开始测试；

8.   反复测试直到到达设定之测试次数自动切断跌落电源（跌落按钮无效）；

9.   进行下一个产品的测试或关掉电源。

注意：跌落试验时工作台上严禁站人！（危险）

安装与结构：

本试验机为整体组装发货，无需客户自行安装。

安全事项：

1.   本试验机仅适用于三相四线380V交流电源。

2.   试验机四周切勿放置易燃之物体，以免发生火灾。

3.   试验机外壳必须可靠接地，否则有触电危险。

4.   电源进线端应接有同容量以上具有漏电保护的空气开关和接触器，以便紧急时立即切断电源。

5.   机器运行时，切勿用手触摸除控制面板以外部分，以防擦伤或挤伤。

6.   如需搬移机器，务必在切断电源后，冷却5分钟再操作。仪表说明书
