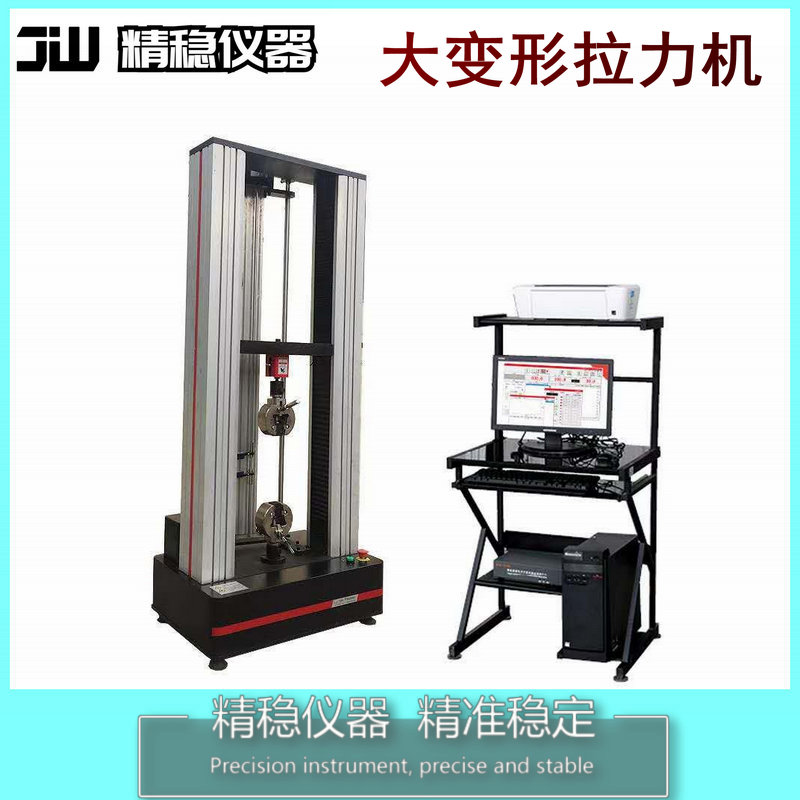

JWDW-XJ10KN微机控制橡塑拉力试验机

一、 特点及用途

10KN微机橡胶控制拉力试验机是一种具有国内领先技术的材料检测设备。产品适用于金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切、撕裂、剥离等物理性能试验。测控软件运用Windows7操作系统平台，图形图像化的软件界面，灵活的数据处理方式，模块化的VB语言编程方法，安全的限位保护等功能。还具有算法自动生成，试验报告自动编辑功能，大大方便并提高了调试和系统再开发能力，可计算最大力、屈服力、非比例屈服力、平均剥离力、弹性模量等参数；其结构新颖，技术先进，性能稳定。操作简单、灵活，维护方便；集高度自动化、智能化于一体。可用于科研部门、大中专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。

二、 技术参数

1、 最大负荷: 5KN/10KN（选配）

2、力值精度： 示值的±0.5%以内,     力值分辨率：    1/10000

3、 有效拉伸行程（不含夹具）：900mm

4、 有效试验宽度：400mm

5、 变形精度：示值的±0.5%以内   分辨率：0.005mm

6、 位移精度：±0.5%   分辨率：0.001mm

7、速   度:  0.01mm/min-500mm/min（滚珠丝杠+伺服电机系统）

8、 打印功能: 可打印测试后的最大力值，抗拉强度，断裂伸长率以及相应曲线等。

9、电    源: AC220V±5%  50Hz

10、 主机尺寸: 650mm×580mm×1600mm

11、 主机重量: 210kg

三、控制软件主要功能介绍

1、 测试曲线：力值-变形、力值-时间、应力-应变、应力-时间、变形-时间、应变-时间；

2、 单位切换：N、kN、lbf、Kgf、g；

3、 操作语言：中文简体，中文繁体，英文随意切换；

4、 接口方式：USB；

5、 提供曲线处理功能；

6、 多传感器支持功能；

7、 系统提供参数公式自定义功能，用户可以根据要求定义参数计算公式，并根据需要编辑报表；

8、 试验数据采用数据库管理方式，自动保存所有试验数据和曲线；

9、 可将试验数据导成EXCEL形式；

10、 同一组试验的多次试验数据及曲线可打印在一份报告中；

11、 可将历史数据添加在一起进行对比分析；

12、 可自动校正：标定过程中，在菜单中输入标准值，系统可自动实现示值的准确值标定。

四、配置

1、 伺服电机1套；

2、 高精度铝合金减速机1台；

3、 滚珠丝杆1付；

4、 全自动测力系统及光电编码器1套；

5、 拉力传感器1只；

6、 电脑及彩色喷墨打印机1套；

7、 标准橡胶试片拉伸夹具一副；

8、 拉力机测控系统试验软件一套（含拉伸、压缩、剪切、弯曲、撕裂、剥离软件）；

五、质量保证

设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。

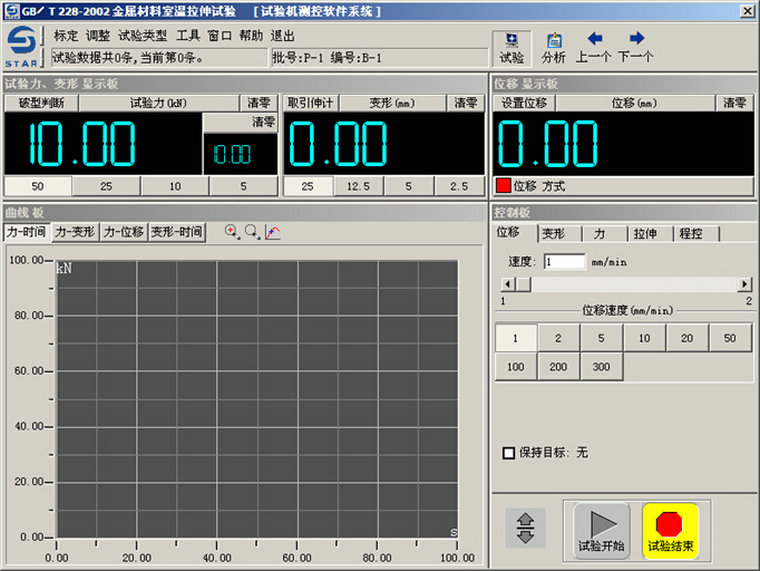

 操作软件

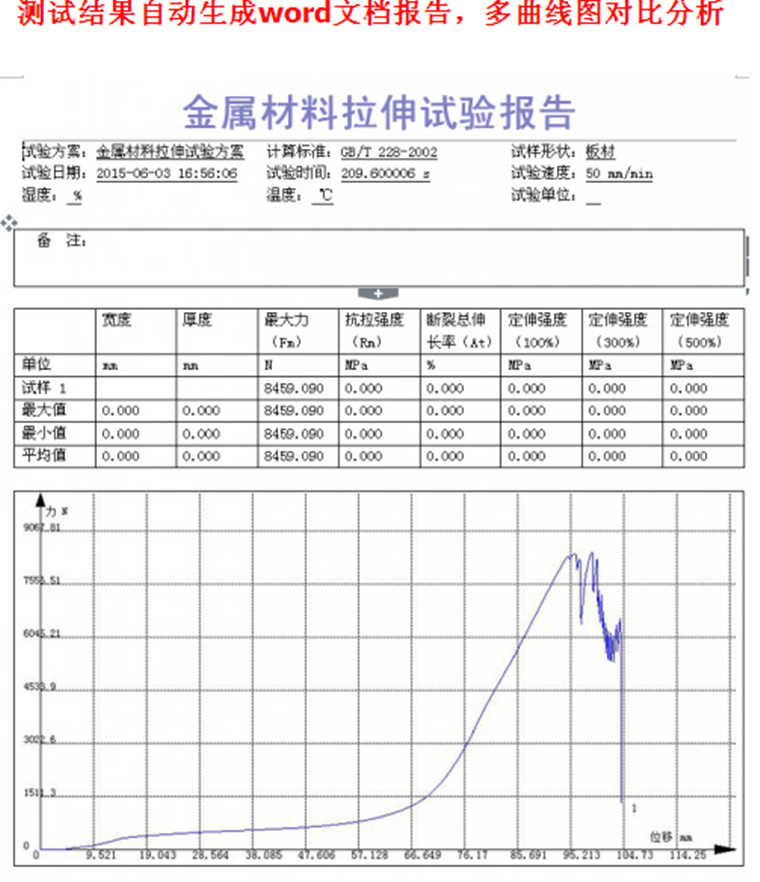

打印报表
