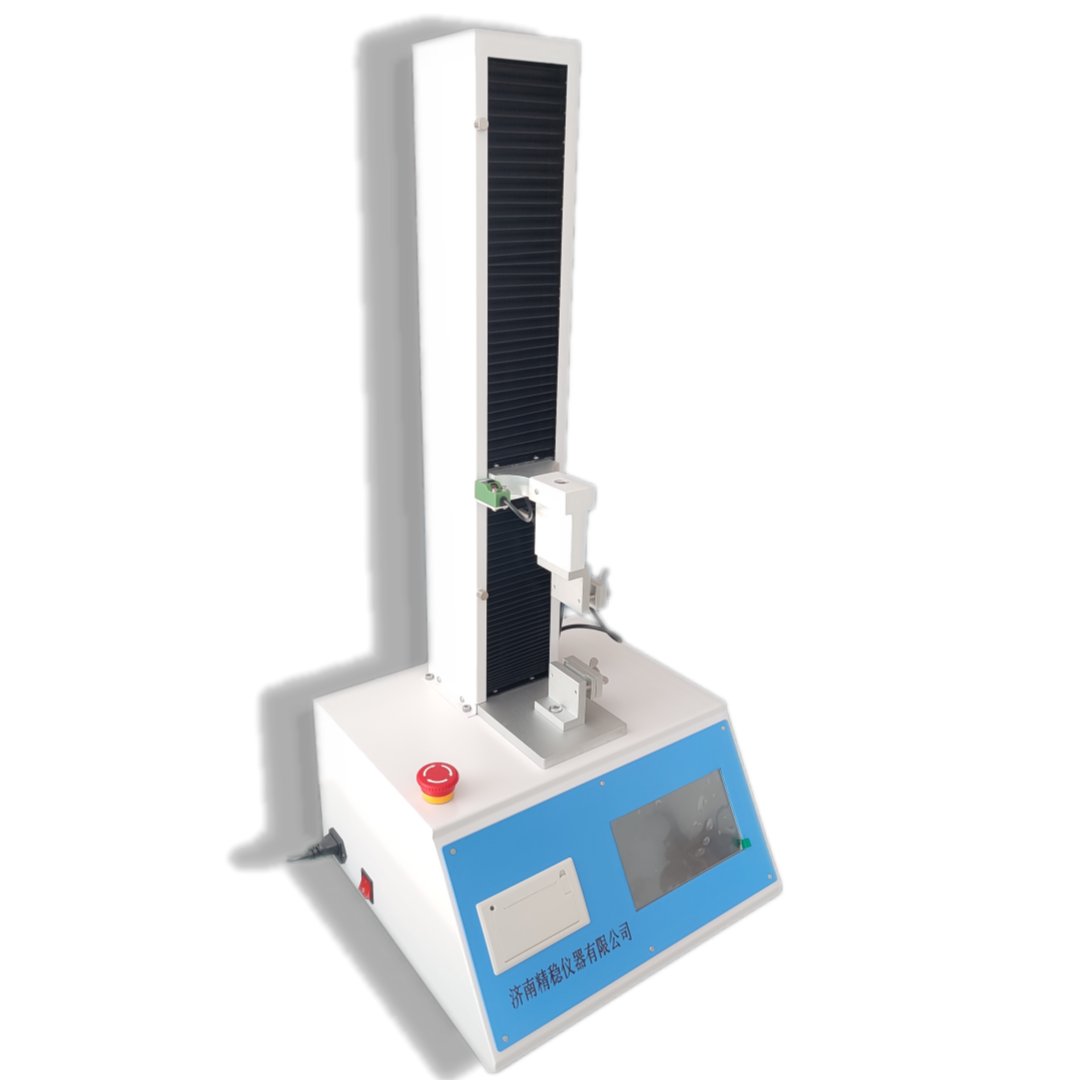

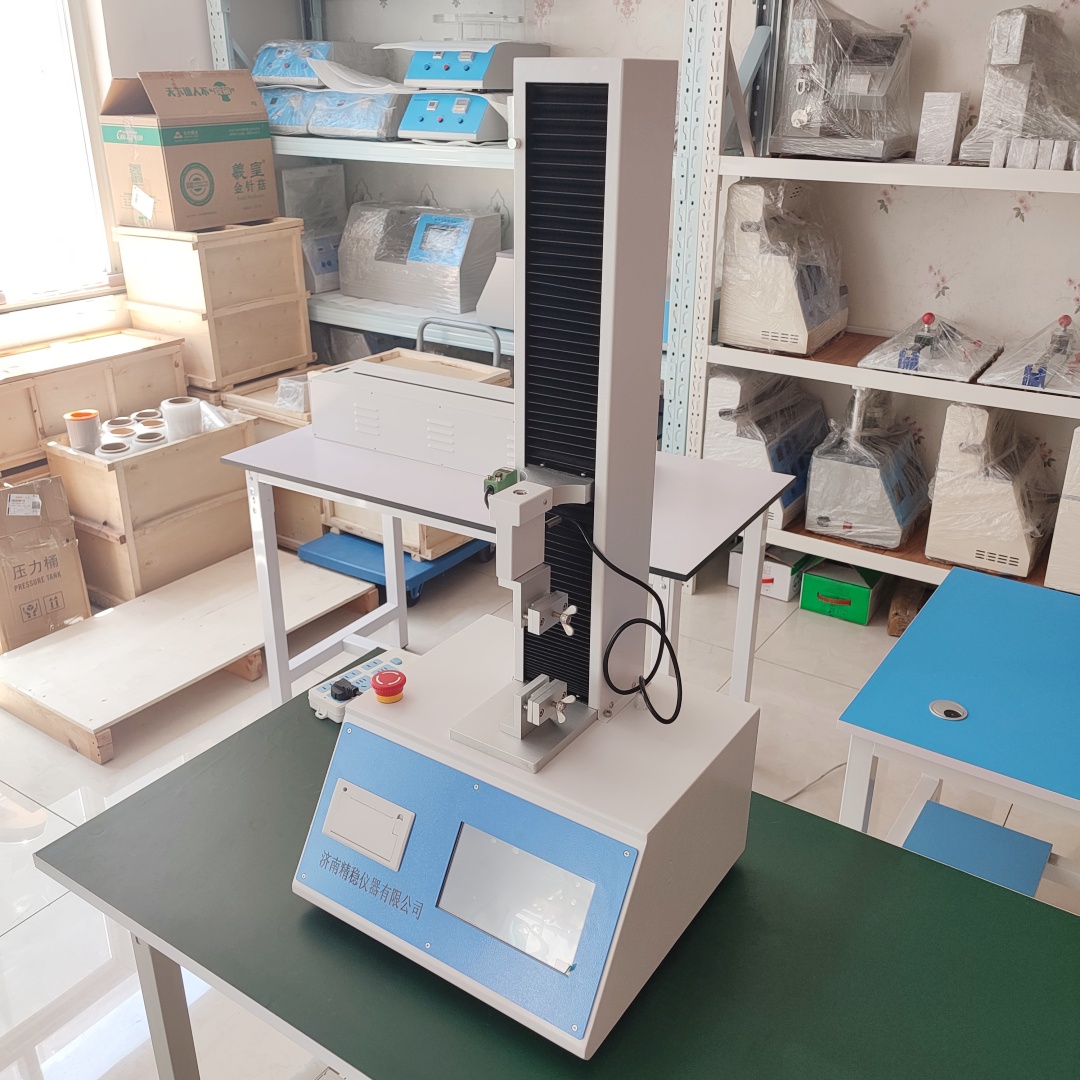

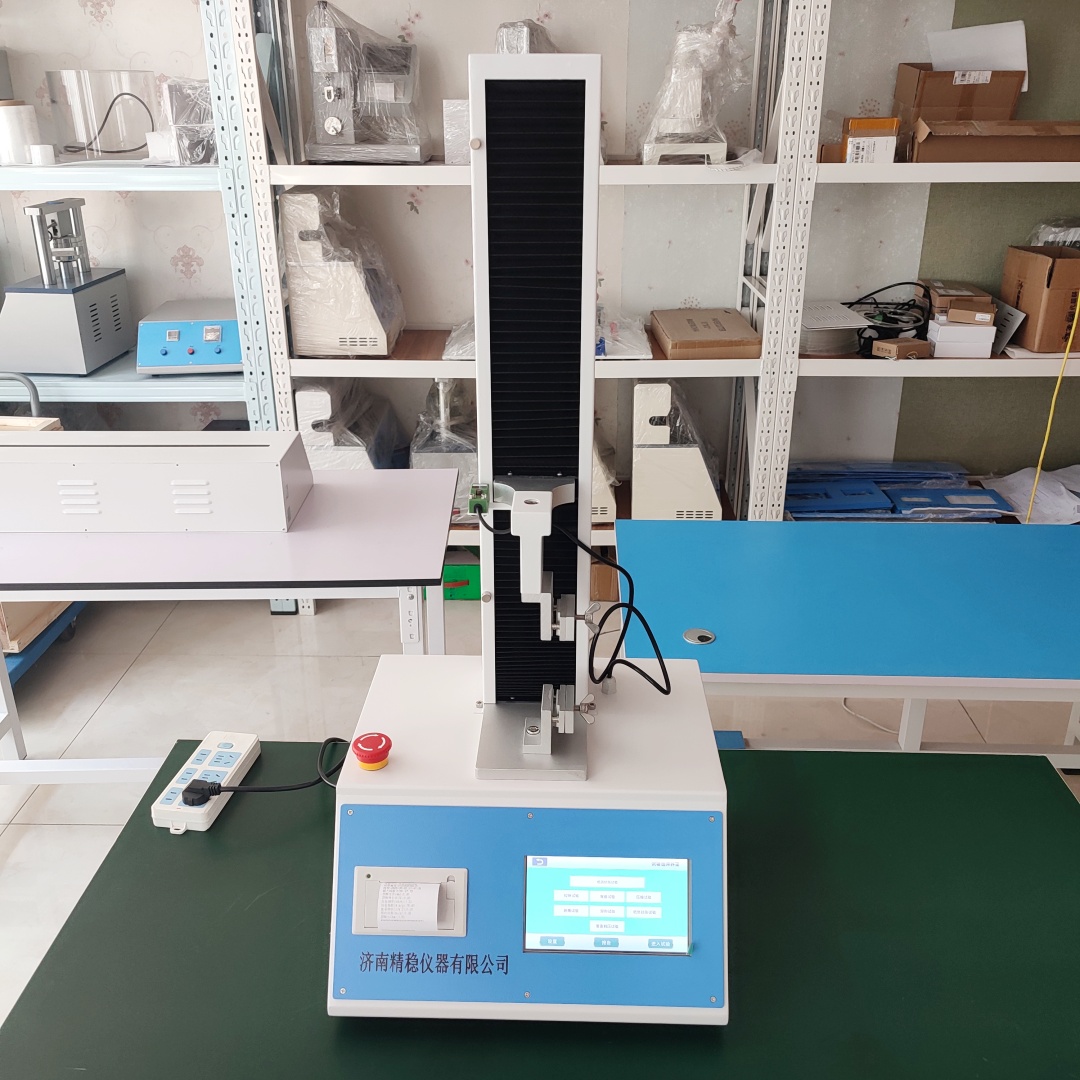

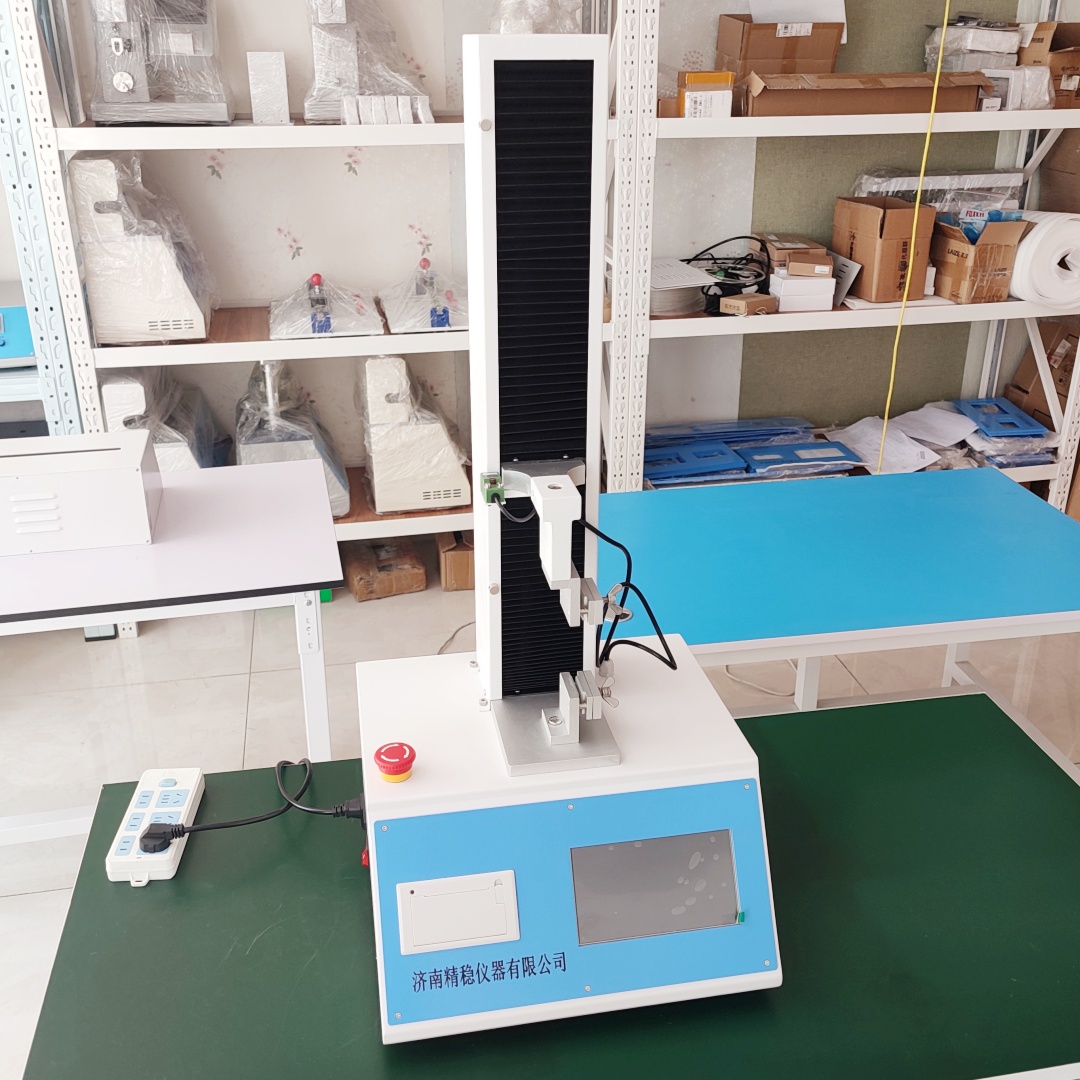

JW103C纸张抗张强度测试仪

产品简介：

    JW103C纸张抗张强度试验机是测定纸和纸板、纸巾、湿巾及其它类似的薄页材料的抗张强度，断裂伸长和抗张能量吸收的抗张强度、抗张指数指标的纸张抗专用试验机。（测量纸张抗张力、抗张强度、伸长率、裂断长、抗张能量吸收、抗张指数、抗张能量吸收指数）

    JW103C系列液晶触屏显示电子纸张抗张强度试验机的设计融汇、吸收了国外的先进试验设备的控制技术及外形设计，本机外形美观、操作方便、性能稳定可靠。该机采用全数字调速电机及全数字调速系统作为驱动装置，经圆弧同步带及圆弧同步带轮减速系统减速后带动精密丝杠副加载.本机无污染、噪音低，效率高，具有较宽的调速范围。

     本试验机为单丝杠立式结构，其结构参数和技术性能全面符合ISO1924/2《纸和纸板抗张强度的测定—恒速拉伸法》和QB/T1670《微控电子式抗张强度试验机》的有关规定。试样装夹方便，牢固耐用。应用了电子测控技术，液晶触屏显示力值、伸长及拉断试样的时间。微型打印机打印测试报告，功能齐全、结构简单、操作维修方便。

抗张专用软件：

执行标准：

ISO 1924《纸和纸板  抗张强度的测定》

GB/T 12914   《纸和纸板抗张强度的测定法（恒速拉伸法）》

ISO1924-2   《纸和纸板—抗张强度的测定 第二部份：恒速拉伸法》

测试功能：

1. 速度瞬间切换：试验过程中可按预先设定的三个速度瞬间切换，以节约试验时间。

2. 自动停机：试样破坏后，移动横梁自动停止移动，并峰值保持。

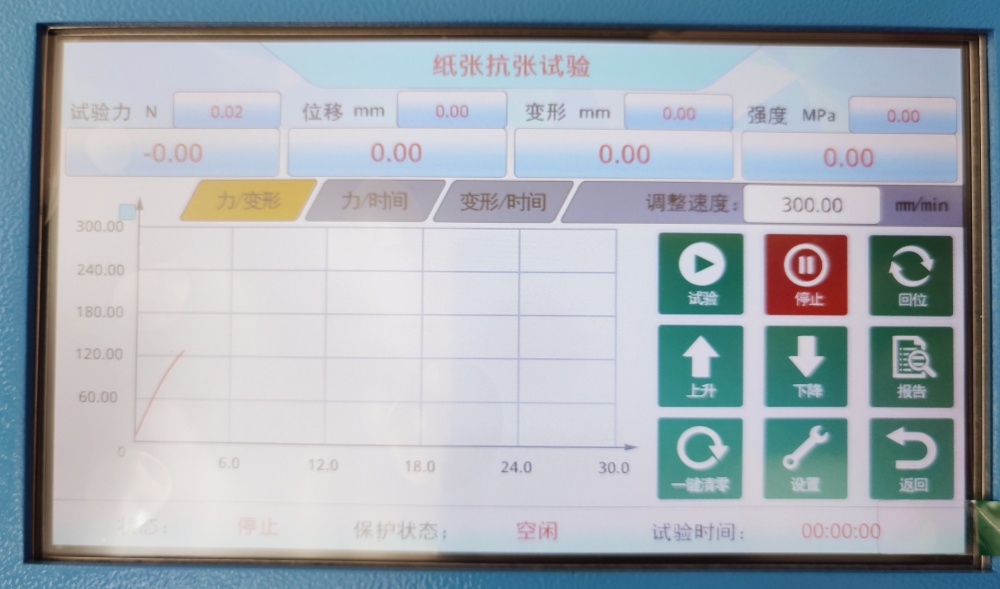

3．显示方式：试验过程动态实时显示试验力、位移量、试验速度、峰值、试验状态同时实时在同一液晶屏幕上显示。

4．自动返回：试验完成后试验机移动横梁自动返回到试验初始位置 。

5．限位保护：具有程控和机械两级限位保护功能。

6．过载保护：当负荷超过额定值的3～5%时设备自动停止工作。

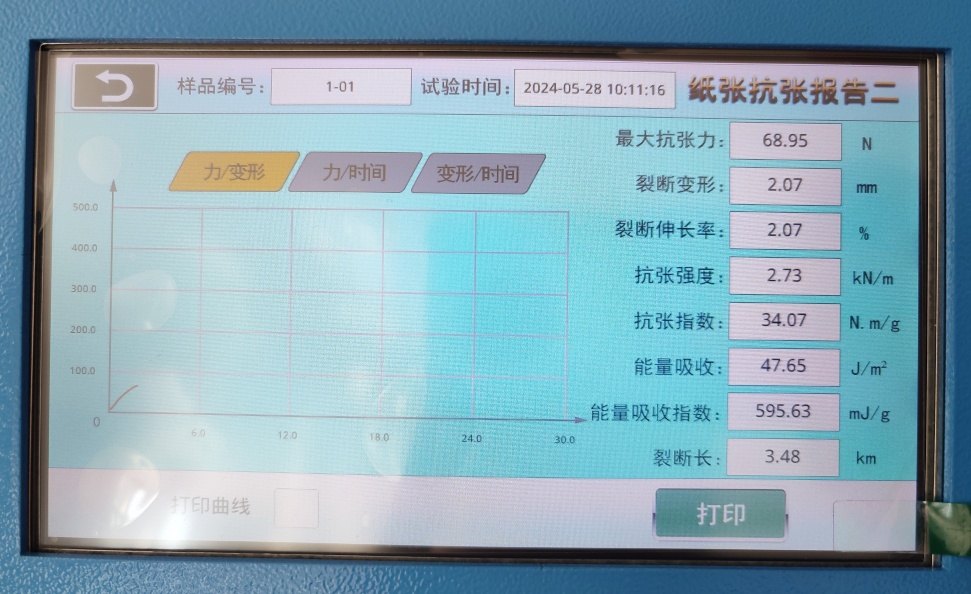

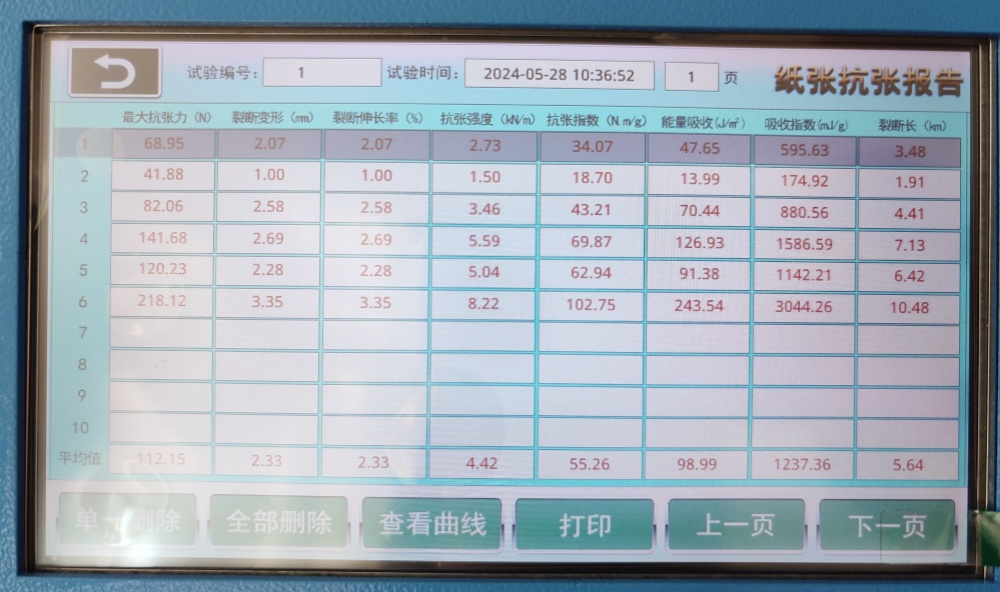

7. 测量纸张抗张力、抗张强度、伸长率、裂断长、抗张能量吸收、抗张指数、抗张能量吸收指数，可定伸长测力值，定力值测伸长。

8. 可显示曲线（力值、位移）；可单点调速也可无级调速（1—500mm/min），单点调速分（1，2，5，10，20，50，100，200，500），无级调速可在1—500范围内任意设定精度；本机采用闭环式控制方式，控制精度高。

主要性能特点：

●  主机为单柱落地结构，三根立柱包围一根滚珠丝杆结构，简便易行，主机机架刚度大、精度高、使用寿命长。

●  该试验机采用高精度、全数字调速系统及减速系统，驱动精密滚珠丝杆副进行试验，实现试验速度的大范围调节

●  具有刚度大、精度高、性能稳定可靠、噪音低、运行平稳等特点。

●  试验机采用控制电机系统驱动高精度滚珠丝杆，带动横梁上下移动，实现试验机拉伸试验。

技术指标：

1．   试验力：30N-5000N(可选) 30N/50N/100N/200N/500N/1000N/2000N

2．   试验机精度：0.5级

3．   试验力测量范围：0.2%—100%F.S

4．   示值相对误差：≤±0.5％

5．   试验力分辨率：1/300000全程不分档，全程分辨率不变

6．   位移速率调节范围： 0.1～500mm/min；

7．   拉伸行程：800mm  (不含夹具）

8.  安全保护：电子限位保护

9.  电源电压及功率： 交流220V  50Hz

10. 机器功率： 0.75kW

11. 工作环境： 室温～40℃，湿度20%～80%

12. 软件及用户界面：Windows7平台下的中文应用软件

13. 外形尺寸：430*430*1400mm（约）

14. 重量：120kg （约）

系统主要配置：

1.       试验机主机                              1台

2.       交流步进控制电机                    1套

3.       交流步进驱动器                        1套

4.       高精度负荷传感器                    1只

5.       高精度滚珠丝杠                       1副

6.       精密减速系统                          1套

7.       精密测试系统                          1套

8.       触屛抗张专用控制器                1台

9.       纸张抗张强度专用夹具             1套

10.     微型热敏打印机                      1台

11.   技术资料：

  包括： 试验机使用说明书、软件使用说明书、合格证、 装箱单。     1套

规格选型：
